【レポート】2020/01/01
千葉ラボ：古民家再生New garden life（5）
◆今月の特集：【母屋：リビングルームのリフォーム その1】
 |

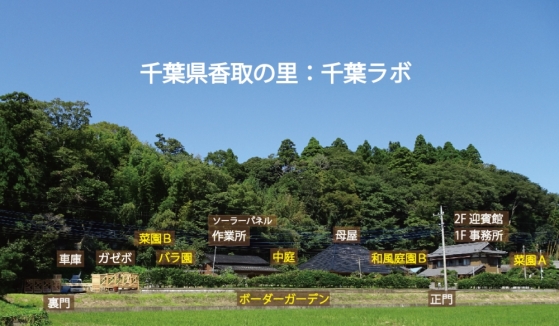

裏山を背景にして手前に拡がる香取の里／千葉ラボから、謹んで新年のご挨拶を申し上げます。本年もよろしくお願い申し上げます。 オーセブン株式会社 代表取締役 七海 崇
・・・ 1月 「里山」に思う ・・・

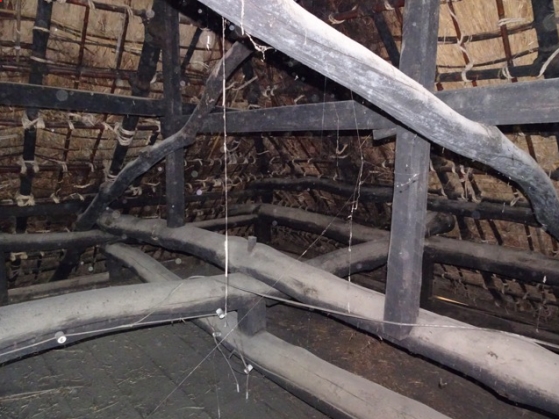

母屋：茅葺の屋根裏
・・・こんなことがありました。「初めて母屋（リビングルーム）の屋根裏に入ろうとして、天井板を持ち上げた瞬間です。いつもと違う空気に囲まれ、『何だろう』とライトで屋根裏を見渡しました。すると、光りが届かない奥のほうに（私が勝手に思うだけですが）、私を見据えるこの家の主（あるじ）が居たのです。ぎょ！っとしました。私は、１００年昔の先人の思いに触れたような気がして、頭を下げ、丸太の梁が並ぶ向こう側に無言の挨拶をしました。」 ・・・亭主が里山に移り住んで3回目の冬（2016年1月）の出来事でした。
母屋：撮影20160508 → 茅葺の屋根裏：撮影20160226↓ |  |
 |
 天井板：はずしたところ 撮影20160226 |  天井裏�� 撮影20160226 |  天井裏�� 撮影20160226 |
 天井裏�� 撮影20160730 |  音響スピーカー工事 撮影20160730 |  天井裏に先人の道具 |
裏山の‘はやとうり’
千葉ラボの裏山。亭主は、「ここの『はやとうり』は、夏はひっそり鳴りを潜め、秋に入って生存競争の相手がへたる頃、ガンガン生長する。5ｍを越える勢いでツルを伸ばし、一株１００個前後の実をつける神がかった奴です。・・・ぬか漬けがうまいんですよ。」
 |
味は無し、歯ざわり良しの「はやとうり」は、私（取材記者）も御すそ分けにあやかったひとり。寒くなった頃に食卓をにぎわす里山ならではの食材です。鍋一杯、きんぴらごぼうのように炒めていただきました。↓
 「はやとうり」伸び始め |  「はやとうり」一株の生長力 |  収穫：撮影2018年11月21日 |
 はやとうり |  はやとうりの種 |  一人前↑×２０人前完成 |
・・・ 特集 母屋リビング・リフォーム その1 ・・・
今回、ご紹介する特集は、千葉ラボの母屋（築１１０年の古民家）のリフォームです。【二間続きの和室（大広間）と廊下】をリビングルームに改装してリスニングルームを作りました。

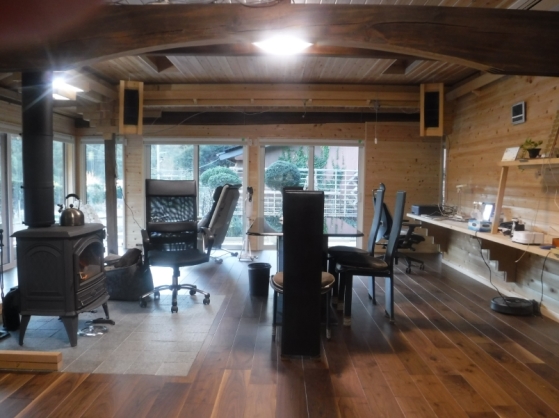

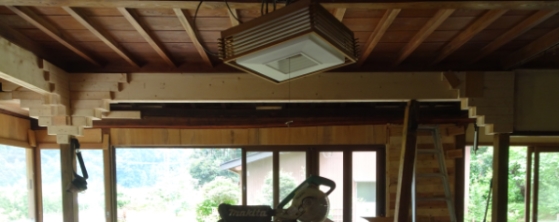

母屋：リビング工事 撮影20160718 → 母屋：リビングルーム 撮影20190226↓ |  |
 |
和室の土塗り壁は埃っぽく隙間があり、温熱環境を作るのには適しません。広い空間のリビングにするために、和室まわりの天井から鴨居までの下がり壁（真壁塗り）を取り除きました。
 �］村鴫爾�り壁：解体前 撮影20160524 |  ��土塗壁・長押：撤去 撮影20160525 |  �３�居も撤去 撮影20160526 |
2）母屋リビングルーム：柱梁の新・接合位置 （画像クリック：拡大します）
そして、和室・下り壁を撤去した後の柱と梁の旧・接合部は、柱側に欠損箇所があり、その補強のための新・接合位置を天井側へ移動しました。↓
 柱梁接合：欠損部分 撮影20160528 |  現状より30ｃｍ上で接合 撮影20160703 |  新・柱梁接合部 撮影20160718 |
 間口二間の下り壁解体 飾り長押のみ残す 撮影20160612 |  梁位置：飾り長押30ｃｍ上 �〇１�20160703 |  長押の上に新・接合部 �∋１�20160718 |
３）母屋リビングルーム：梁のＣＬＴ補強 （画像クリック：拡大します）
広いスペースのリビングを考えて、廊下と座敷の境にある柱を３本撤去することにしました。柱の撤去で不足する梁の断面を補強するために、２×４材を利用したCLTで梁を作りました。２×４ ２×８ ２×１０ ２×１２などの組合せで仕上げています。↓
 �［堕未薫銘� 撮影20160529 |  ��柱に梁（横架材2×10） 通す 撮影20160529 |  �Ｎ贈達味塋箒�：接着貼 撮影20160529 |
 �っ譴鵬２雄猴儼腓�込み 加工 撮影20160530 |  �ノ贈達味圈Ю榁綸醜腓� 撮影20160530 |  �ξ贈達味圈Ю榁綸醜腓� 撮影20160530 |
 ��梁ＣＬＴ：接着三層仕上 撮影20160530 |  ��梁ＣＬＴ：接着三層仕上 撮影20160530 |  ��梁ＣＬＴ：接着三層仕上 接着剤による貼り合せ |
４）母屋リビングルーム：柱梁の新・接合部（剛接合）（画像クリック：拡大します）
亭主曰く、「柱と梁は 穴を開けて載せてあるだけです。横力には頑張れません。建物のコーナーは壁をとっぱらって全開口にしていますので、その建物の耐力を保つために、２×４を接着剤で固めたCLT補強の４方向ラーメン構造を、ちょっと考案して作りました。地震時に柱と梁の接合部（剛接合）が ボッキと折れるようなら 設計意図通りの壊れ方だと考えています。」

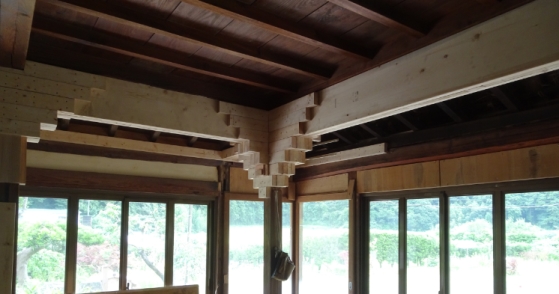

母屋リビングルーム：４方向ラーメン剛接合 撮影2019-06-12↓
 |
 |
 �々篝楾腑妊競ぅ� 撮影2016-06-28 |  ��南西角の新・接合部 撮影2016-06-30 |  �Ｆ鄒廠僂寮楾臧� 裏側 撮影2016-06-30 |
 �て鄒廠僂寮楾臧� 正面 撮影20160704 |  �ナ豌亜Д魁璽福実冦亙箒� 撮影20160706 |  �κ豌亜Д魁璽福実冦亙箒� 撮影20160706 |
 �々篝楾隋В達味塋箒� 撮影20160712 |  �⊃掘�接合部ＣＬＴ補強 撮影20160712 |  ��リビング側に新・接合部 ＣＬＴ補強 撮影20160712 |
５）母屋リビング・リスニングルーム：音響スピーカー工事
2013年11月、千葉ラボ亭主が初めて古民家に踏み入り、二間続きの大広間（和室）を見渡した時、この広さなら劇場版オーディトリアムがやれるとワクワクしたそうです。・・・
亭主曰く、本来なら、【ウーハー（低音）】と【スコーカー（中音）】、それに【ツイーター（高音）】の３ウェイ方式が大型音響システムの定番ですが、加齢によって高音が聴こえなくなります。若い人には高音域の不足感がでるかも知れませんが、千葉ラボでは【ウーハー】と【スコーカー】の２ウェイ方式でリスニングルームを組立てています。
リビングコーナー側：音響セット撮影2019-01-17↓
 |
天井側：ウーハー（低音）スピーカー 工事
低音域の響きには少々うるさい千葉ラボ亭主。その低音用のウーハースピーカーを頭の上の天井に埋め込んで、リビング空間に響き渡らせようと考えました。・・・そのために、ウーハースピーカーを取付けた１間×３尺（３×６合板）の【どでかい音響Ｂｏｘ】を作り、天井内・屋根裏の２ヶ所に運び込みました。ひとり親方（亭主）にとって、大掛かりで難儀な工事です。「このサイズのＢｏｘを２つ作るのに、だいぶ時間がかかりました（大汗）。」という亭主。

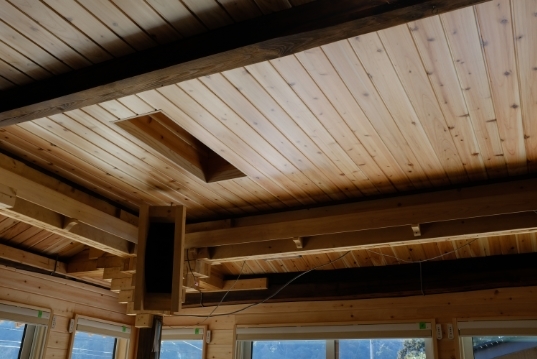

 天井：ウーハー低音スピーカー 撮影20190117 |  屋根裏：ウーハー低音スピーカー配置完了 撮影20160802 |
 �．好圈璽�ーBoxづくり 撮影20160721 |  �▲Α璽蓮篠祺札好圈璽�ー面 撮影20160721 |  ��スピーカーＢｏｘ仮組立 撮影20160724 |
 �げ虻�裏へスピーカー持込 撮影20160729 |  �ゲ虻�裏：スピーカー置場所 撮影20160726 |  �Σ虻�裏へスピーカー持込 撮影20160729 |
 �Д好圈璽�ーBox組立て前 撮影20160729 |  �┘好圈璽�ーBox組立 撮影20160729 |  ��スピーカー斜め設置 撮影20160803 |
◆リビングルーム側：ホーン型（中音）スコカー スピーカー 工事
亭主曰く・・・映画館とか劇場で大きな音を出すために使われる、中音用のホーン型スコーカーを天井からぶら下げました。音の広がりを考えると横型に置くのが常識ですが、部屋の幅もそれほど広くないので、常識やぶりで縦に吊り下げてみました。
 ホーン型スコカースピーカー正面縦吊り 撮影20190107 |  ホーン型スコカースピーカー側面縦吊り 撮影20190107 |
 鋳鉄製ホーン型スコカー 撮影20160711 |  鋳鉄製ホーン型スコカー 撮影20160711 |  音響スピーカー配線 撮影20160723 |
 スコカースピーカー木枠 撮影20160715 |  スピーカー斜め吊りテスト 撮影20160715 |  柱梁接合部にセット正面 撮影20160905 |
編集室より）
建物の南西の角を全開口した後の耐力壁量について、千葉ラボ亭主は、母屋の２ヶ所にあった既存の戸袋を取り除いて、新たに、地震時の動きに耐えるためのＣＬＴ耐力壁を作っています。今回、紙面の都合でご紹介できておりませんが、【母屋リビングルーム・リフォーム その２】で、床暖、ウッドデッキ、廊下補強工事とともに、ご紹介させていただきます。・・・それでは、２０２０年２月号でお目にかかります。
